En términos generales los pasos son los siguientes:

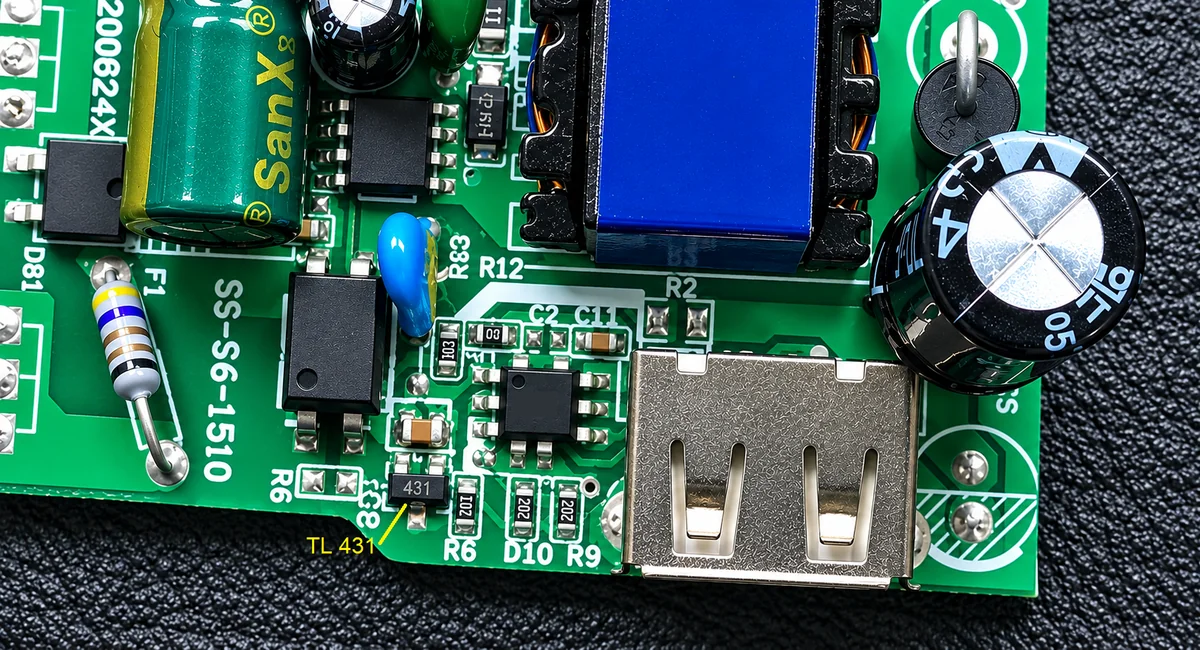

- Verificar que en la etapa de salida esté el TL 431; si no está, esta guía no funciona.En la imagen se vé en la parte inferior.
- Al pin de referencia (R) del TL 431 soldarle una lR de 33k en serie y la otra linea de la R soldarla a GND ó el blindaje del USB.
- Verificar que el voltaje del C de salida sea superior a los 12V; si no es así cambiarlo por uno de mayor voltaje.
- Aplicar voltaje de AC al cargador y medir el voltaje de salida, el cual debe ser de aproximadamente 12V, si no es asi entonces reemplazar la R de 33k por un control de 50k y ajustar el valor hasta que sea el deseado, en este ejemplo 12V.
