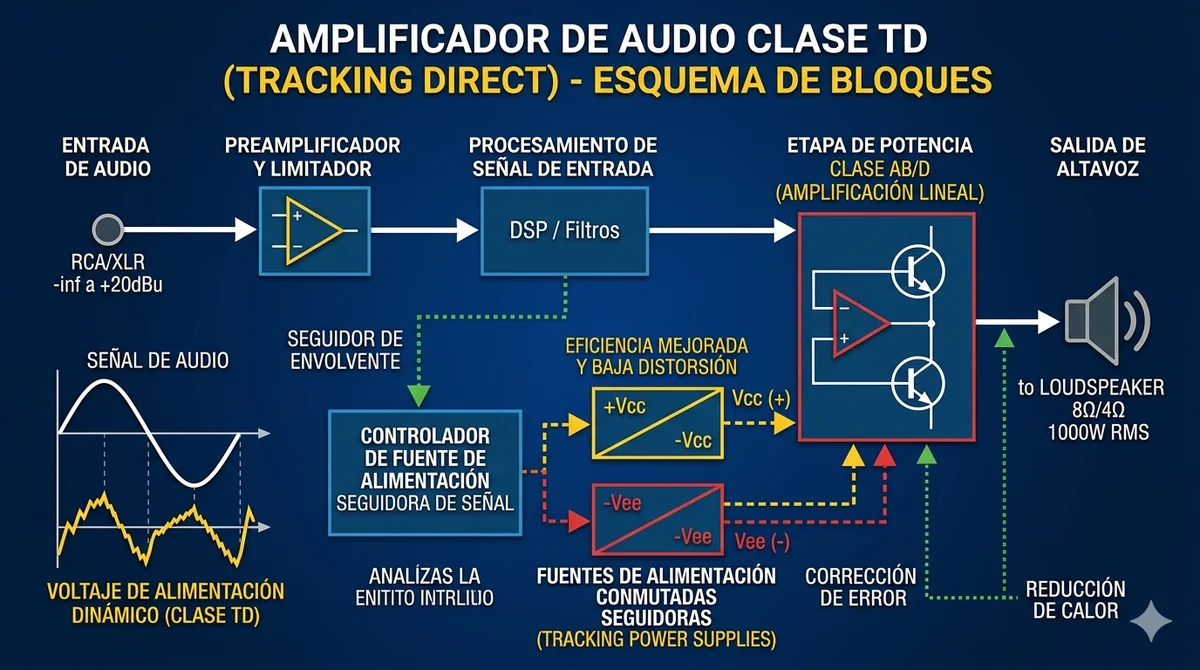

El término amplificador clase TD aparece con frecuencia en audio profesional, especialmente en equipos de alta potencia. Pero… ¿es realmente una nueva tecnología o solo una evolución de conceptos ya conocidos? En este artículo lo explicamos de forma clara, técnica y sin marketing.

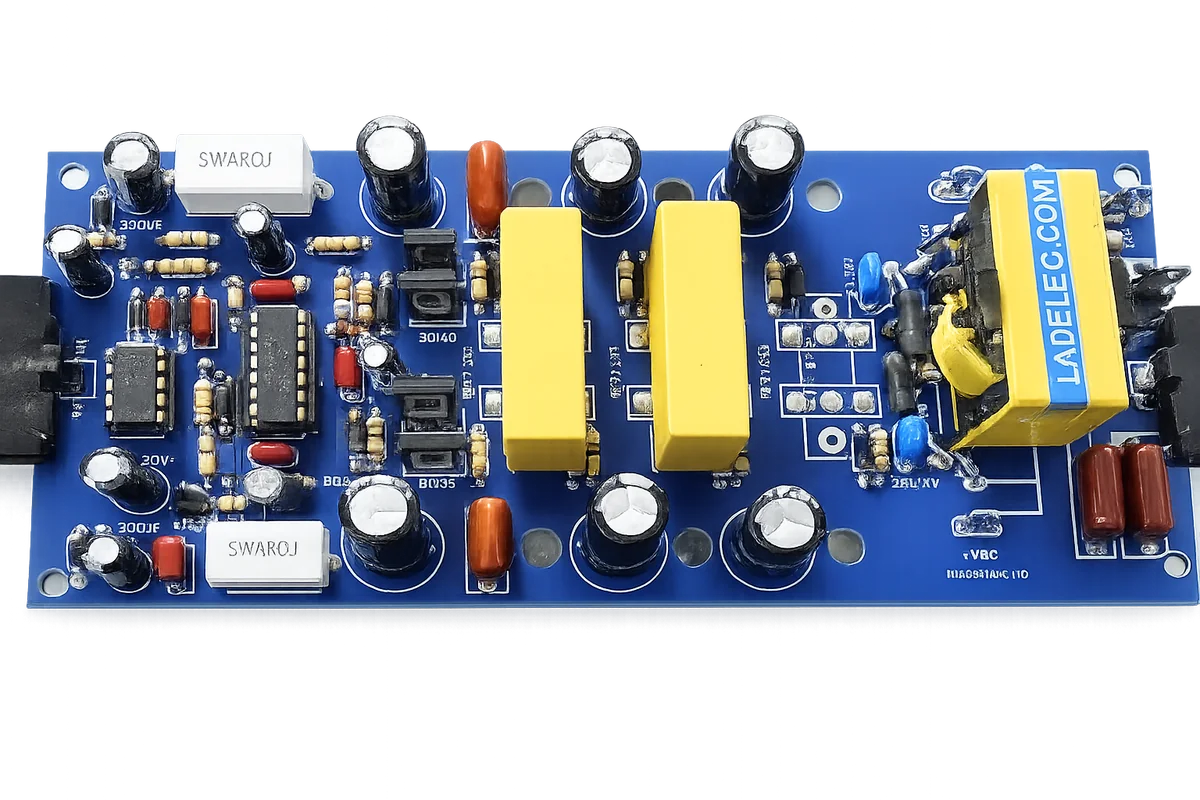

Tarjeta Driver Amplificador Clase D 2400 W con 6 MOSFET
SKU: LAD-CD-004 Disponible
Tarjeta driver amplificador Clase D de 2400 W con 6 MOSFET IRFP260N, ideal para subwoofer y medios-graves. Reemplaza etapas Clase AB de hasta 26 transistores, sin disipadores voluminosos ni bancos grandes de transistores.
COP $399.000
Especificaciones técnicas
| ⚡ Voltaje de alimentación | Dual ±60 V a ±90 V DC (hasta ±120 V con otros MOSFET) |
|---|---|
| 🔌 Voltaje parte digital | 12 VDC a 2 A |
| 🔧 MOSFET utilizado | IRFP260N × 6 |
| 🚀 Potencia | 2400 W RMS aproximados |
| 📶 Impedancia de salida | 4 – 8 ohmios (mínimo 4 Ω) |
| 🎚️ Sensibilidad de entrada | 700 mV |
| 🔁 Reemplaza a | Etapas Clase AB de hasta 26 transistores complementarios |
| 📈 Ampliación de potencia | Posible usando otros MOSFET de mayor voltaje |
Descripción detallada
Esta tarjeta amplificadora de audio Clase D es ideal para el ensamble de amplificadores de gama alta y ofrece una excelente relación calidad-precio. Utiliza 6 MOSFET de potencia IRFP260N montados en la parte inferior de la tarjeta.
Trabaja con voltajes de 60 V a 90 V DC duales. Usando MOSFET de mayor voltaje puede soportar hasta 120 VDC duales. Requiere una alimentación externa de 12 V a 2 A para la parte digital.
Su potencia es de 2400 W RMS: recuerda que la fuente de poder debe superar esta potencia RMS (de lo contrario no habrá de dónde producirla) y que los parlantes deben soportar la misma potencia en sus bobinas. La impedancia de salida recomendada es de 4 ohmios como mínimo y 8 ohmios como valor normal — es decir, un parlante de 8 ohmios, máximo dos en paralelo de 8 ohmios, o cuatro en montaje serie-paralelo con 8 ohmios de impedancia total. La sensibilidad de entrada es de 700 mV.
Es la opción ideal para equipos de alta potencia portátiles gracias a su tamaño reducido: no requiere más transistores ni disipadores de aluminio voluminosos. Esto se debe a que los amplificadores Clase D usan modulación por ancho de pulso (PWM) para lograr mayor eficiencia — los MOSFET permanecen encendidos o apagados casi todo el tiempo, consumiendo la menor corriente posible, lo que los hace más eficientes que los amplificadores Clase AB.
Todos los componentes y repuestos están disponibles en el mercado local. Fabricamos en Barranquilla, Colombia, la cantidad que requiera por encargo. Esta tarjeta reemplaza etapas de hasta 26 transistores complementarios.
Video de prueba

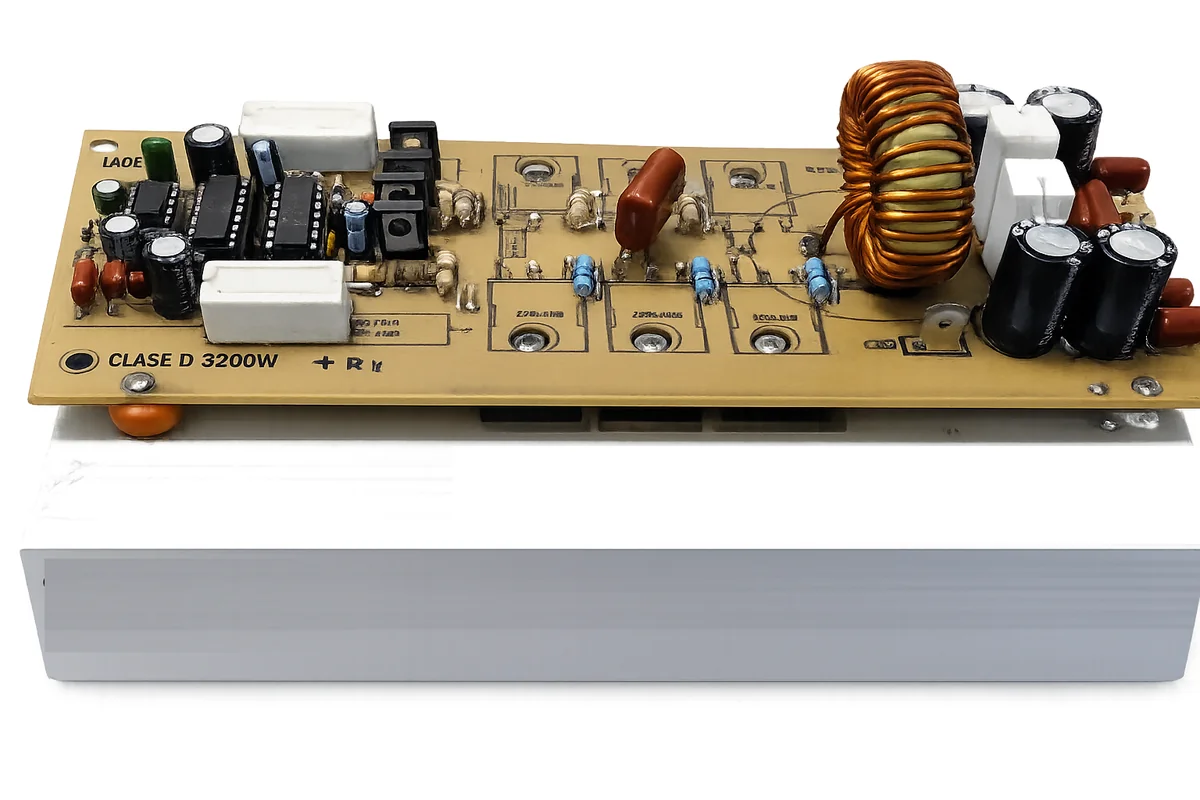

Versión con disipador
SKU: LAD-CD-004-D Disponible
Ideal para uso continuo o de alta exigencia. Mismas especificaciones eléctricas que la versión estándar, con disipador de aluminio incorporado.
COP $449.000
Imágenes del producto

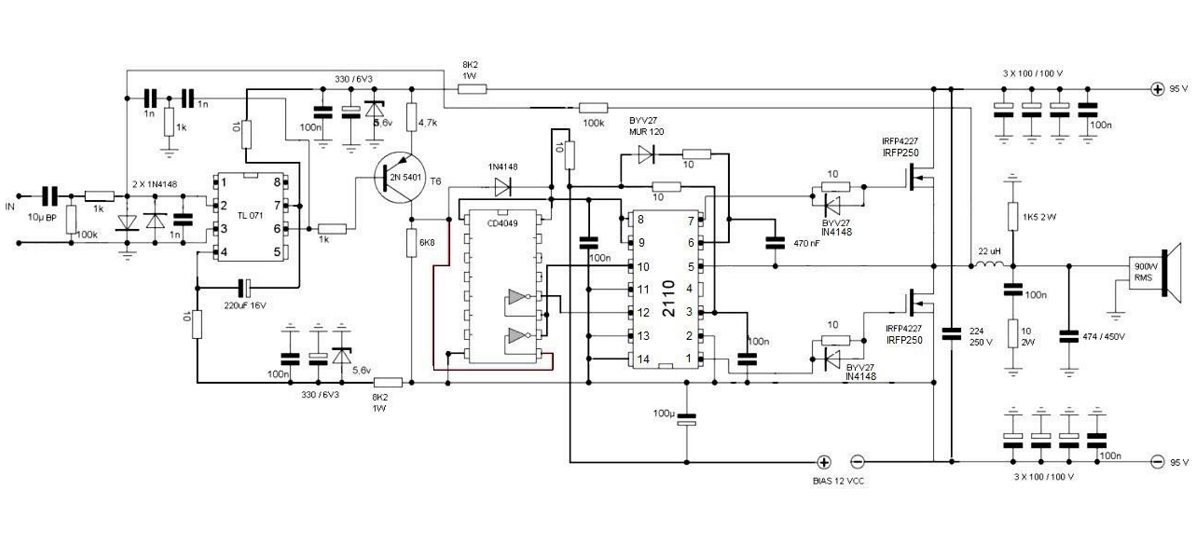

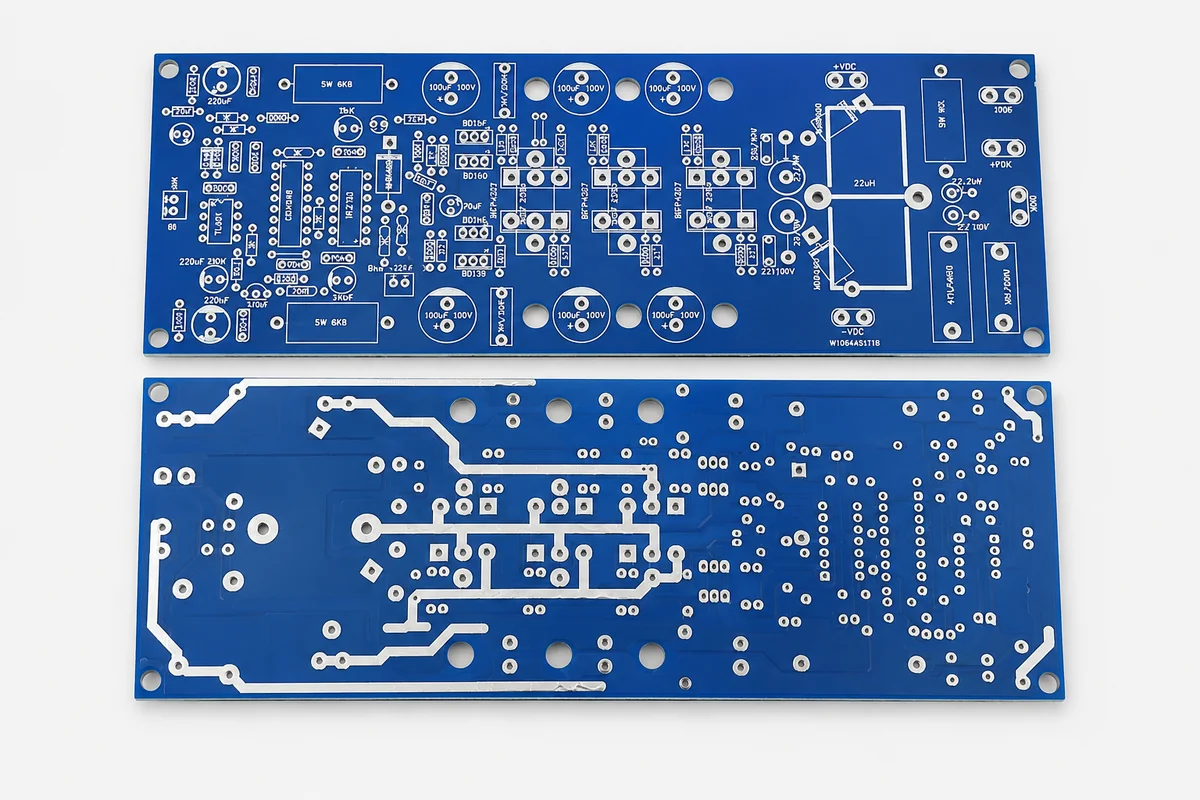

Serigrafía y guía de conexión; descárguela y amplíe su tamaño.

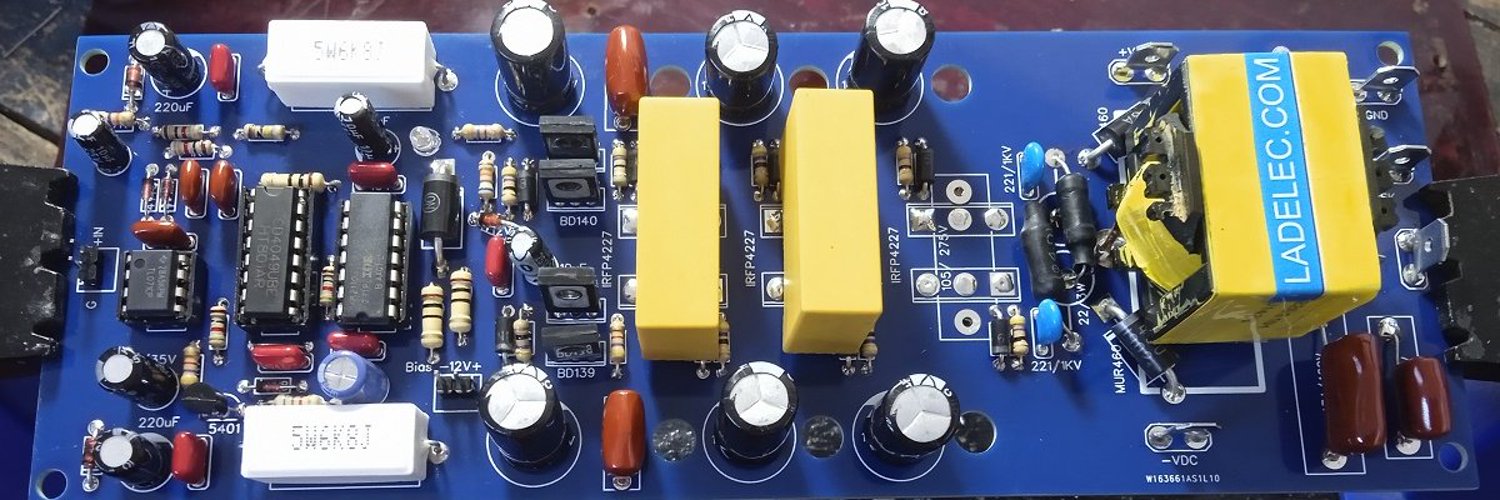

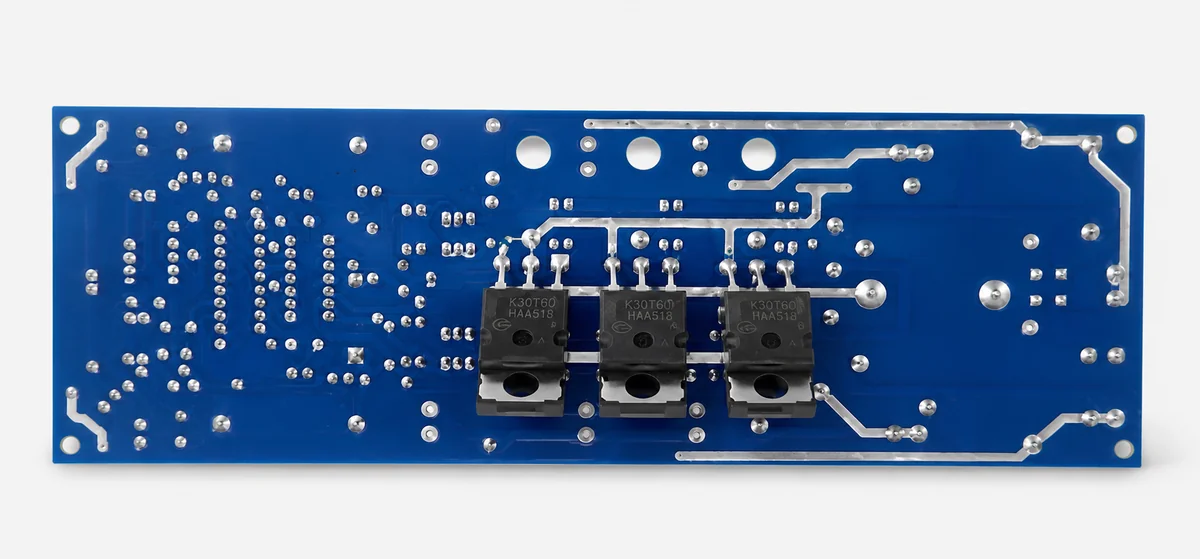

Vista de los 6 MOSFET de salida IRFP260N.
¿Buscas armarla tú mismo?
También disponemos por separado el PCB virgen de esta misma tarjeta (SKU LAD-CD-004B) para quienes prefieren ensamblar sus propios componentes.
Preguntas frecuentes
Un parlante de 8 ohmios, hasta dos en paralelo de 8 ohmios, o cuatro en montaje serie-paralelo con 8 ohmios de impedancia total.
No, gracias a su alta eficiencia. Aun así, ofrecemos una versión con disipador incorporado (SKU LAD-CD-004-D) para uso continuo o de alta exigencia.
Sí, usando MOSFET adicionales de mayor voltaje, hasta 120 VDC duales.
Sí, disponible por separado con SKU LAD-CD-004B.
