Módulo amplificador de potencia Clase D estéreo de 500 W + 500 W, basado en IRS2092, con dos canales, entrada XLR balanceada y salida Speakon. Una solución compacta para aplicaciones de audio de alta potencia.
COP $629.000
Especificaciones técnicas
| 🔊 Canales | 2 canales |
|---|---|
| ⚡ Potencia de salida | 500 W + 500 W a 4 ohmios |
| 🎛️ Circuito de amplificación | Clase D, basado en IRS2092 |
| 🔌 Entrada | XLR balanceada |
| 🔊 Salida | Speakon |
| 📈 Respuesta en frecuencia | 20 Hz – 20 kHz |
| 🔋 Alimentación | AC 120 V |
| ⚡ Voltaje interno | +90 V / -90 V |
| 📉 Distorsión armónica total (THD) | 0,1 % |
| 💤 Consumo en espera | 22 W |
| 🛡️ Protecciones | Protección contra sobrecalentamiento, sobrecorriente y retardo de encendido |
| 📏 Dimensiones | 210 × 139 × 35 mm |
Descripción detallada
El MOD-CD-ST1 es un módulo amplificador de potencia de Clase D, dos canales, basado en el circuito IRS2092. Entrega una potencia especificada de 500 W + 500 W a 4 ohmios, por lo que resulta apropiado para sistemas de audio que requieren alta potencia en un formato compacto.
El módulo incorpora entrada XLR balanceada y salida Speakon. Su respuesta de frecuencia es de 20 Hz a 20 kHz y la distorsión armónica total indicada por el fabricante es de 0,1 %.
La alimentación de la tarjeta es directamente desde AC 120 V. Internamente trabaja con aproximadamente +90 V y -90 V. Por tratarse de un módulo conectado directamente a la red eléctrica, debe instalarse dentro de un gabinete adecuado, con aislamiento, puesta a tierra y las medidas de seguridad correspondientes.
El diseño incorpora protecciones contra sobrecorriente, sobrecalentamiento y retardo de encendido. También dispone de interfaz para ventilación de 12 V, de acuerdo con la información del fabricante.
Por sus dimensiones de apenas 210 × 139 × 35 mm, puede utilizarse como etapa de potencia para proyectos de amplificación, incluyendo la conversión de cajas acústicas pasivas en sistemas activos de alta potencia.
Aplicación en bajos pasivos
Este módulo puede utilizarse para convertir un bajo pasivo en activo. Para esta aplicación se instala el módulo dentro del gabinete del bajo y se aplica la señal de audio a la entrada. Para reproducción de bajas frecuencias puede utilizarse preferiblemente una señal en el rango de 20 a 300 Hz, o el rango que corresponda al diseño acústico del sistema.
Importante: el módulo trabaja directamente con AC 120 V. La instalación debe realizarse dentro de un gabinete apropiado y por una persona técnicamente capacitada para trabajar con tensión de red.

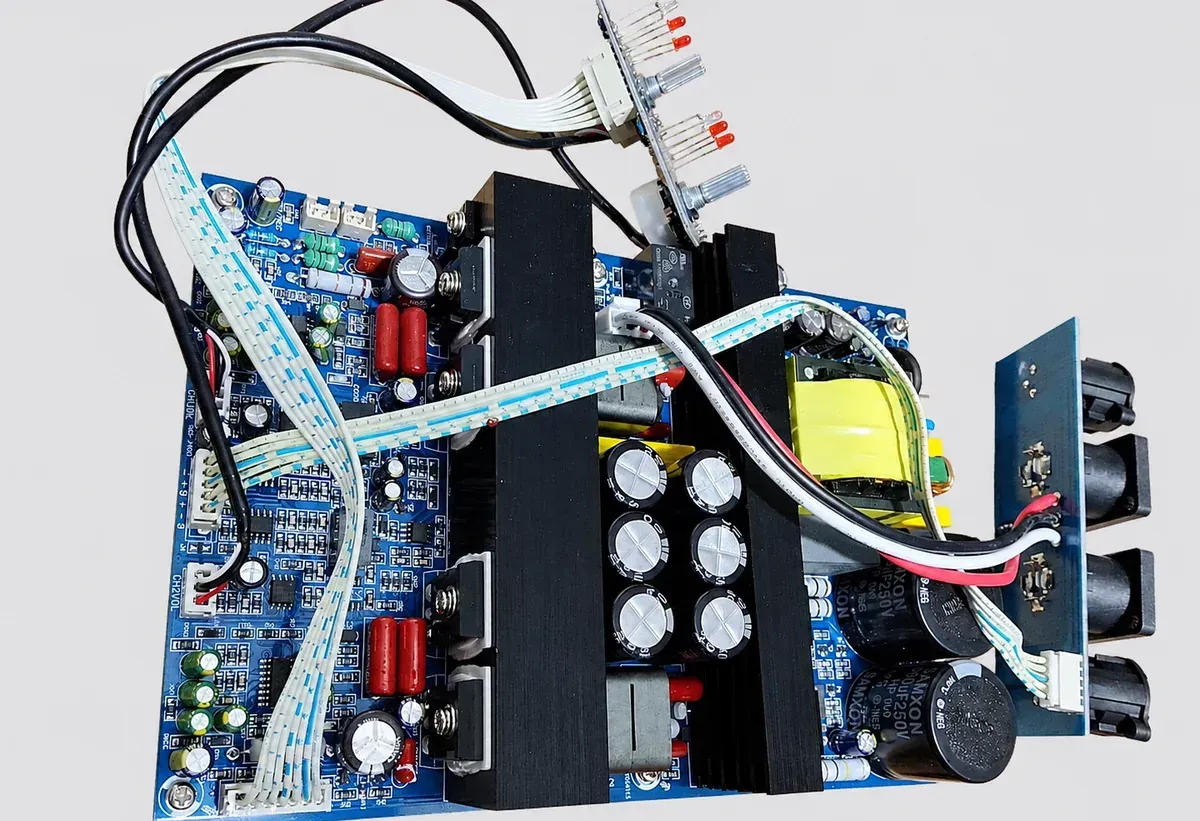

Imágenes del producto
