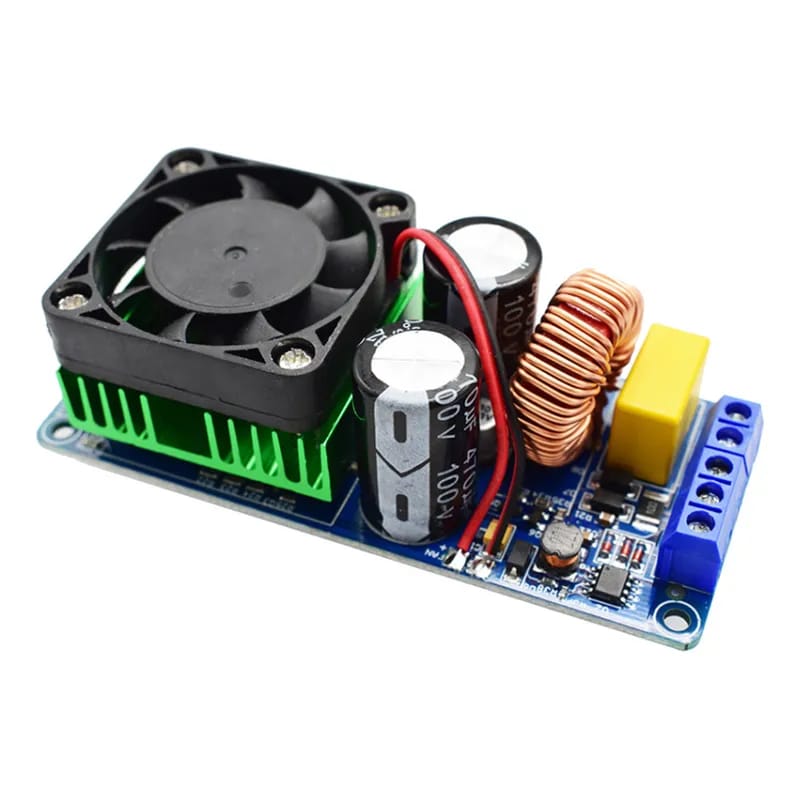

Esta placa está clasificada para ±65 VDC, y por debajo de 50 V no funcionará correctamente. Sin embargo, con una modificación puede trabajar con voltajes más bajos, incluso con un transformador de 18 V (lo mismo se puede hacer para voltajes mayores).
Pero antes, veamos debajo del disipador.

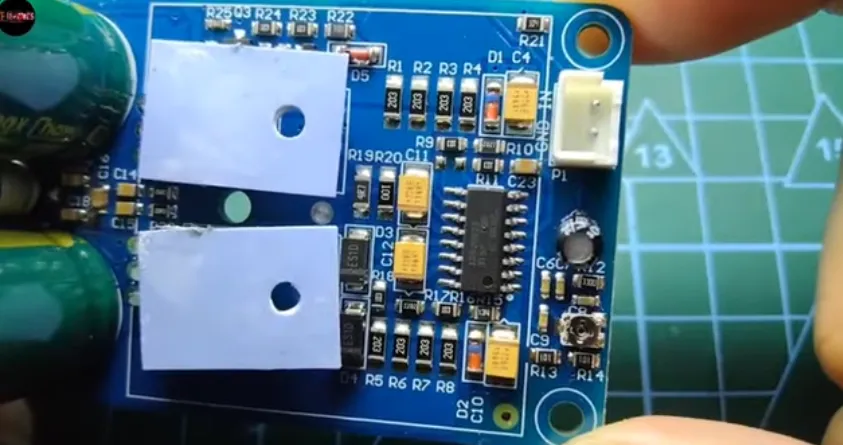

Una placa de buena calidad debe tener disipadores completos y protecciones adecuadas. Se puede identificar una buena calidad ya que utiliza capacitores de tantalio amarillos.
Busqué la hoja de datos del IRS2092 y revisé su esquema. Allí utiliza ±35 VDC. Al examinarlo más de cerca, noté estas dos resistencias de 2.7 kΩ (esta parte aquí), aunque en esta placa tienen otro valor.
Calculé la corriente en ese punto usando los 35 V del esquema:
35 V ÷ 2.7 kΩ ≈ 12 mA.
Para una placa nominal de 65 V, el cálculo sería:
65 V ÷ 12 mA ≈ 5 kΩ.
Aquí conectaron 4 resistencias en paralelo de 20 kΩ para obtener un valor equivalente de 5 kΩ con potencia de 1 W.
Para este ejemplo usaré 25 V, así que:
25 V ÷ 12 mA ≈ 2 kΩ.
Voy a retirar las resistencias de 20 kΩ y reemplazarlas.
Si utilizas resistencias SMD tamaño 1206, el cálculo para el reemplazo es: tomas el valor objetivo (por ejemplo 2 kΩ) y lo multiplicas por 4 (8 kΩ). Cuatro resistencias de 8 kΩ en paralelo equivalen a 2 kΩ.
Como esto es solo para pruebas, usaré cinco resistencias de 10 kΩ en paralelo para obtener aproximadamente 2 kΩ.
Y aquí está.
Por último, para tensiones de alimentación por debajo de 35 V, esta parte también debe modificarse. Este chip es un convertidor buck de 12 V que alimenta el ventilador del IRS. Tiene un voltaje máximo de entrada de 60 V. Para que sobreviva a 65 V añadieron un diodo zener de 20 V para reducir el voltaje.
Debes retirarlo y reemplazarlo por un zener de menor voltaje, para mayor seguridad usaré un zener de 12 V si usarás una fuente de baja tensión.
Hagamos una prueba de audio con ±25 V, primero con una carga de 4 Ω.
Eso equivale aproximadamente a 40 W RMS en una carga de 4 Ω con ±23 V reales.
Como no tengo una fuente más potente, investigué bastante en línea y obtuve estos datos:
| Voltaje de Fuente | Potencia RMS @ 4Ω | Potencia RMS @ 8Ω |
|---|---|---|
| ±23V | 40W | 25W |
| ±32V | 100W | 50W |
| ±45V | 156W | 78W |
| ±55V | 240W | 136W |
| ±60V | 306W | 144W |
¿Vale la pena modificarla para 25 V?
Absolutamente no.
Esta placa con IRS2092 vale la pena con tensiones superiores a 35 V.
En mi caso, la usaré en el futuro con ±45 V. Utilicé cuatro resistencias de 15 kΩ en paralelo para obtener aproximadamente 3.7 kΩ (formato 1206).
Para los diodos zener, no es necesario cambiarlos si se usa entre 35 y 70 V.
Por último, conviene cambiar la resistencia SMD de 10 Ω por una de mayor potencia, ya que esta se quema a voltajes altos. Estas son resistencias de 10 Ω y 3 W.
En conclusión, esta placa puede entregar esos valores de potencia, y en cuanto a calidad de sonido, realmente vale la pena, especialmente para aplicaciones full-range.
