Durante muchos años el diseño electrónico estuvo fuertemente ligado a herramientas de simulación. Hoy, sin embargo, el ecosistema de desarrollo ha cambiado profundamente.
El punto de partida: una duda técnica legítima
Muchos ingenieros electrónicos que trabajaron durante años con herramientas como Proteus han comenzado a replantearse su flujo de trabajo. Durante décadas, el paradigma dominante era claro: antes de fabricar un circuito era casi obligatorio simularlo.
Las herramientas de simulación permitían verificar el comportamiento del circuito antes de construirlo físicamente. Esto resultaba especialmente útil cuando los componentes eran costosos o difíciles de conseguir.
Sin embargo, la experiencia práctica de muchos ingenieros ha mostrado una realidad importante: las simulaciones no siempre son infalibles.
El problema real de las simulaciones
Modelos incompletos
Muchos fabricantes de semiconductores no publican modelos SPICE completos de sus dispositivos. En consecuencia, las simulaciones se realizan con modelos simplificados.
Condiciones ideales
Las simulaciones suelen ignorar factores reales como ruido eléctrico, tolerancias de componentes, interferencias electromagnéticas o variaciones térmicas.
Periféricos simplificados
En simuladores de microcontroladores, muchos periféricos se modelan de forma simplificada. Temporizadores, interrupciones o buses pueden comportarse de forma distinta en hardware real.
Proteus: una herramienta que marcó una época
Herramientas como Proteus se hicieron extremadamente populares porque permitían algo muy valioso: simular tanto circuitos analógicos como microcontroladores dentro de un mismo entorno.
Esto permitió durante muchos años desarrollar proyectos completos sin necesidad de construir prototipos físicos en etapas tempranas.
Sin embargo, con el tiempo muchos ingenieros descubrieron que confiar demasiado en la simulación podía ser problemático. Un circuito podía funcionar perfectamente en el simulador y comportarse de forma distinta en la práctica.
La aparición de KiCad
En paralelo al desarrollo de herramientas comerciales, comenzó a crecer un proyecto open-source que hoy se ha convertido en una de las plataformas más utilizadas para diseño de hardware: KiCad.
A diferencia de Proteus, KiCad se enfoca principalmente en el diseño real de hardware. Sus herramientas están optimizadas para producir placas de circuito impreso profesionales listas para fabricación.
Entre sus capacidades principales se encuentran:
- captura avanzada de esquemáticos
- diseño profesional de PCB multicapa
- verificación eléctrica y de diseño
- visualización 3D de la placa
- generación directa de archivos de fabricación
SnapEDA: la biblioteca que cambió el juego
Una de las tareas más tediosas del diseño electrónico siempre ha sido crear librerías de componentes.
Cada componente necesita al menos dos elementos:
- símbolo esquemático
- footprint para PCB
La plataforma SnapEDA resuelve este problema ofreciendo millones de componentes listos para importar en herramientas CAD.
Esto permite que el diseñador se concentre en la arquitectura del sistema en lugar de perder tiempo creando librerías desde cero.

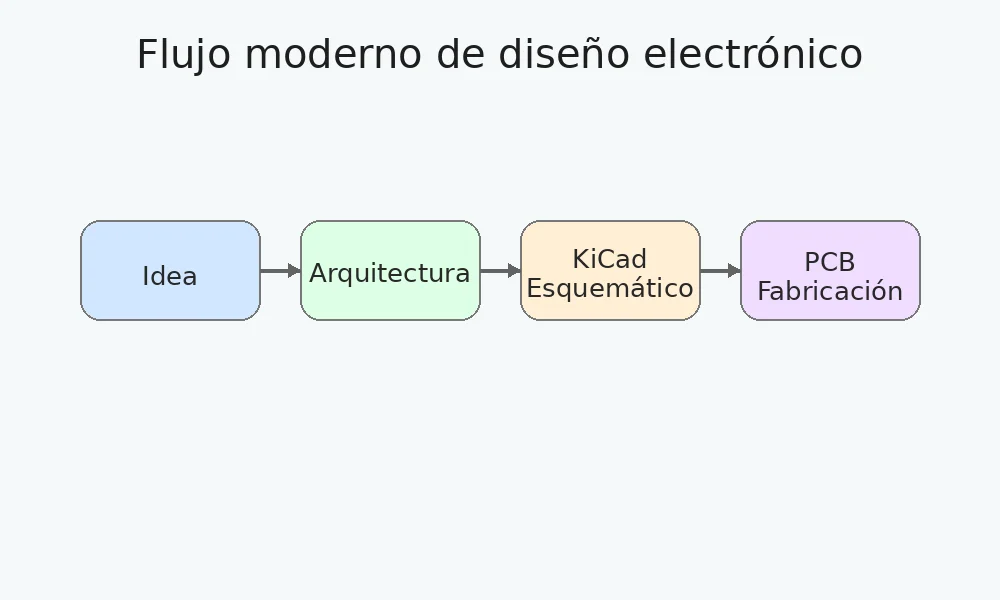

Flujo moderno de diseño electrónico centrado en arquitectura e integración.
La revolución de los módulos electrónicos
Uno de los cambios más importantes en la electrónica moderna es la enorme disponibilidad de módulos comerciales listos para usar.
Hoy es posible encontrar módulos para prácticamente cualquier función:
- sensores ambientales
- módulos WiFi
- módulos Bluetooth
- convertidores DC-DC
- drivers de motor
- pantallas
Muchos de estos módulos ya han sido probados por miles de usuarios, lo que reduce enormemente la necesidad de simulación.
El diseño moderno se centra mucho más en la integración y en la arquitectura general del sistema.

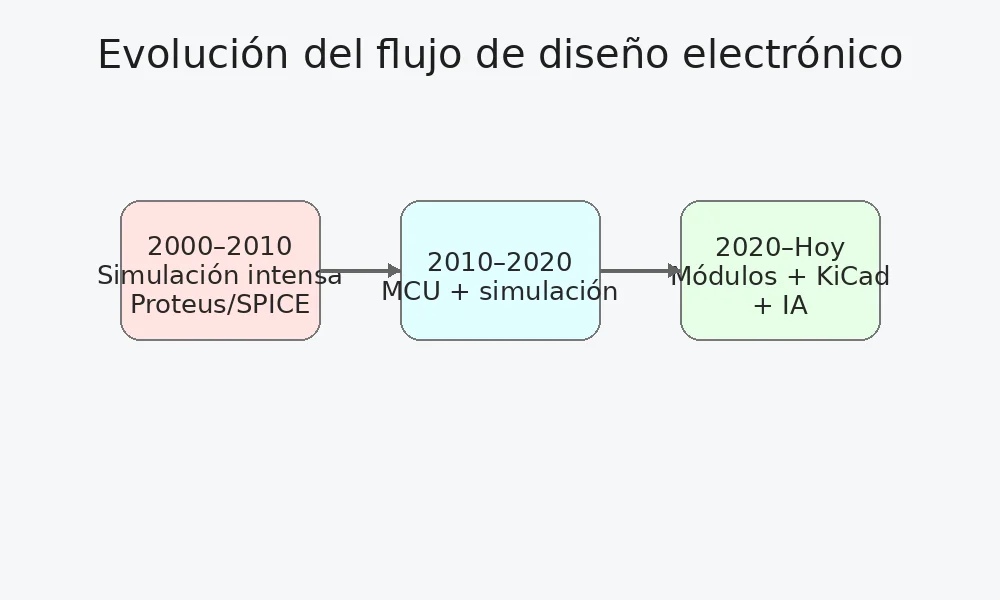

Evolución del flujo de diseño electrónico
El proceso de desarrollo electrónico ha cambiado considerablemente durante las últimas décadas.
- 2000-2010: diseño basado principalmente en simulación.
- 2010-2020: integración masiva de microcontroladores.
- 2020-actualidad: integración de módulos, CAD profesional y asistencia de inteligencia artificial.
La inteligencia artificial entra en el diseño electrónico
Las herramientas de inteligencia artificial están comenzando a formar parte del flujo de trabajo de muchos ingenieros.
Entre otras cosas pueden ayudar en:
- selección de componentes
- revisión de esquemas
- generación de firmware
- optimización del layout
Comparativa técnica: KiCad vs Proteus
| Característica | KiCad | Proteus |
|---|---|---|
| Licencia | Open Source | Comercial |
| Diseño de esquemáticos | Excelente | Muy bueno |
| Diseño de PCB | Profesional | Bueno |
| Simulación analógica | Limitada | Avanzada |
| Simulación de microcontroladores | No | Sí |
| Bibliotecas de componentes | Amplias + SnapEDA | Buenas |
| Comunidad | Muy grande | Moderada |
Conclusión
Las simulaciones siguen siendo útiles en muchas áreas de la electrónica, especialmente en diseño analógico complejo, RF o electrónica de potencia.
Sin embargo, para muchos proyectos modernos el flujo de trabajo ha evolucionado hacia un modelo más directo:
- definir arquitectura
- integrar módulos probados
- diseñar PCB en KiCad
- fabricar prototipo
Por esta razón cada vez más ingenieros están adoptando herramientas abiertas como KiCad combinadas con bibliotecas como SnapEDA y asistencia de inteligencia artificial.
